Признаки неисправного блока питания Magner 150 digital

Самый характерный признак неисправного блока питания от счетчика банкнот Magner 150 digital, это то, что он не включается вообще.

Но бывают признаки, которые сложно определить.

Ряд основных симптомов указывающих на неисправный блок питания:

• Счетчик банкнот включается, но LCD монитор горит синим цветом, и при этом с периодичностью моргает CIS-датчик;
• Счетчик банкнот включается, проходит тестирование и останавливается, выдавая ошибку, нажав кнопку старт-стоп входит в рабочий режим, но не реагирует на датчик приемного кармана и пишет ошибку check above stacker!!!;
• Счетчик банкнот Magner 150 digital включается, проходит тестирование, входит в рабочий режим, но при подсчете купюр через 1-2 банкноты выдает разные ошибки.

Импульсный блок питания, который стоит в Magner 150 digital, имеет на выходе 24 V, 7 V, 5 V. Если не работает выходная линия на 24 V ,счетчик банкнот не будет запускать моторы. Линии  7 V и 5 V служат для питания, плат управления блоком детекции.

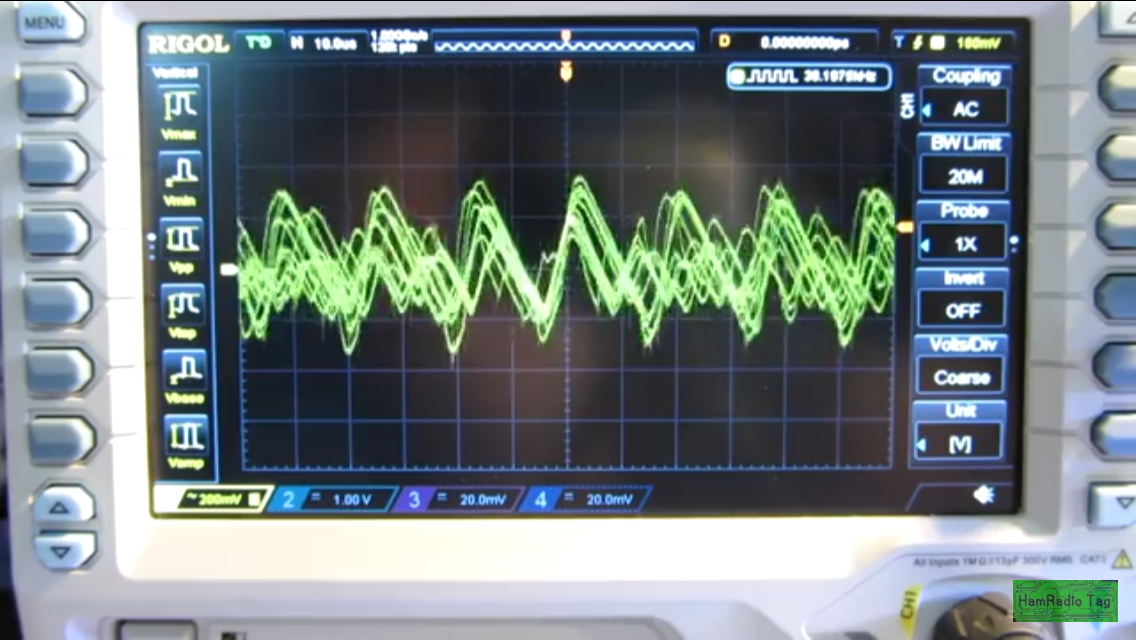

Измерение напряжения на выходе показывает, что все линии исправны. Простым мультиметром мы только можем определить есть ли напряжение, но проверка осциллографом  дает нам полную картину выходного напряжения. Бывает так, что на напряжении в 5V и 7V идет пульсация, что приводит к некорректной работе других электронных элементов счетчика банкнот.

Что бы найти неисправность электронщик проверяет в первую очередь визуально плату блока питания. Если визуально ни чего не вызывает подозрения проверка осуществляется с помощью измерительных приборов. Проверяется высоковольтная часть, если с ней все в порядке, проверяет шим-контролер осциллографом, прозванивает на короткое замыкание все резисторы, диоды, стабилитроны, проверяет высоковольтные конденсаторы, транзисторные ключи, оптроны.

Выявив неисправные электронные компоненты, происходит их замена. Далее плата блока питания проходит тестирования без подключения к счетчику Magner 150. Если выходное напряжение стабильно и соответствует заявленному, блок питания тестируется с подключенной нагрузкой.

После ремонта блока питания Magner 150 digital, блок ставится в аппарат. Далее тестируется сам счетчик банкнот. Как правило, после замены или ремонта блока питания, требуется обновление ПО и калибровка датчиков.
